Csőventilátor TT MIX

Leírás

Csőventilátor TT MIX. Műanyagházas.

Csőbe építhető légcsatorna ventilátor TT MIX.

Alkalmazási terület

• Csőventilátor TT MIX  műanyagházas elszívásra vagy befúvásra kis légmennyiségekre

• Irodákhoz  vagy  éttermekhez vagy boltokhoz, stb.

Kivitel

• A ház anyaga áramütés ellen védett, korrózióálló ABS műanyag. Beépítő kerettel és csatlakozó dobozzal. Kevert légáramú ventilátorral a magas nyomás és alacsony zajszint érdekében
• A ventilátor járókerék szervizelése a légcsatorna megbontása nélkül lehetséges
• Elektromos betáplálás: 230 V / 1 fázis
• Védettség: IPX4 – kettős szigeteléssel
• 2-fokozatú csőventilátor

Kivitel

• TT MIX: alap modell. Csőventilátor műanyagházas
• TT MIX T: időkapcsolóval (2-20 perc)
• TT MIX U: beépített hőmérséklet és sebességfokozat kapcsolóval

Rendelhető tartozékok, kiegészítők

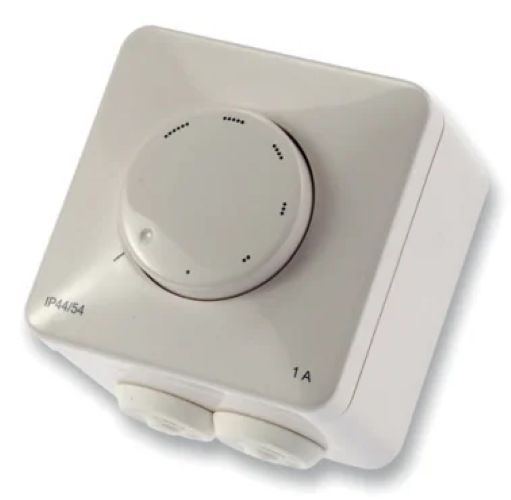

• MTY vagy BTRN fordulatszám szabályzó
• OKA visszacsapó szelep
• Hangcsillapító, SAR

Rendelési példa

TT MIX 125 T

• TT MIX = Sstandard típus
• 125 = Csatlakozó csonk átmérő
• T= Időkapcsolóval
• Csőventilátor  TT MIX műanyagházas

Légszállítási jellemzők Qv [m³/h] 0 Pa 50 Pa 100 Pa 150 Pa 200 Pa 250 Pa 300 Pa 350 Pa 400 Pa TT MIX 100 187/145 140/75 35/20 – – – – – – TT MIX 125 280/220 200/125 50/10 – – – – – – TT MIX 150 552/467 500/425 460/400 420/330 310/150 – – – – TT MIX 160 552/467 500/425 460/400 420/330 310/150 – – – – TT MIX 200 1040/830 903/750 820/640 700/520 560/350 360/120 560/340 – – TT MIX 250 1480/1110 1380/1180 1300/940 1190/700 1100/500 810/300 1000/500 350/0 – TT MIX 315 2350/1760 2350/1700 2275/1550 2175/1250 2000/900 1800/700 1650/500 1400/300 1000/150
